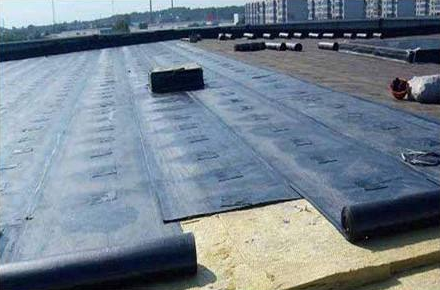

屋顶作为建筑物最上层覆盖的外维护结构，它的主要功能是保护人类生产、生活免受自然的危险。然而自然界的风霜雨雪、太阳的辐射，气温的变化和其它外界不利因素等都会影响普通防水卷材的正常使用，尤其以日照、气温、降雨量影响最为突出，当然还有一些内在因素的影响如屋顶本身构造、施工方法不当、后期使用等造成了屋顶普通防水卷材的渗漏或破坏。那么屋面防水卷材渗漏原因都有哪些？出现渗漏我们又该采取什么样的措施来修补呢？
一、外界环境因素的影响
1、日照的影响
太阳对于柔性防水材料是不利的。太阳光线的能量使方式卷材的温度升高并且诱发化学反应，从而加速防水材料的氧化老化，使防水卷材的韧性减少。在普通防水卷材的应用初期，阳光提供了化学交联反应所必须的能量，材料的强度和弹性有可能改善；但是随着时间的拉长，光照能量最终会导致并加速防水卷材的老化和断裂。
2、温度的影响

温度高能够加快沥青材料的氧化与老化过程。对于一些加入了增塑剂（增塑剂一般为沸点较高、不容易挥发、与沥青油毡有良好相溶性的低分子油状物，可以增加沥青油毡的韧性）的防水材料，温度过高还可以促进增塑剂的迁移，导致材料脆性的增加。这样，假如环境气温变化较大或温度较低时，材料发生断裂或龟裂的概率将明显增加。此外，在高温状态下材料的粘流性很大，当材料受到外力所引起的应力作用时，容易产生塑性蠕变。低温可以使普通防水卷材材料的脆性增加，在一定时期内，材料在某一低温状态下假如防水材料的柔性不足，随着材料内部应力的慢慢积累可能导致材料的低温龟裂与变形断裂。

3、降雨量（包括降雨和降雪）的影响
一般说来，降雨量的大小对防水材料性能直接影响不是很大。对于存在耐水性问题的普通防水卷材来说，较频繁和长期的屋面积水，也会对此造成局部损坏。降雪过程伴随着降温和比较长的融化过程，也会增加普通防水材料的脆性。

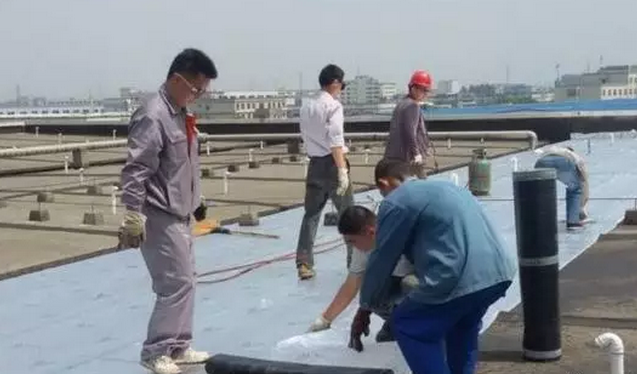

二、施工方法不当的影响
施工方法不当也是引起屋面沥青油毡防水卷材的渗漏或破坏的原因之一。正是由于这些外界环境因素以及施工方法不当等的影响，导致了普通防水卷材还没有到它的使用年限就出现渗漏或破坏，它们通常是以防水卷材“鼓包”、开裂以及卷材防水材料与结合层的剥离。
三、屋顶本身构造的影响
建筑物屋顶本身构造对于普通防水材料的影响比较大，例如屋顶的坡度，如果在屋顶坡度比较大的情况下，屋面降水能够顺利的排出屋面，减少了雨水与沥青油毡防水卷材的接触时间，也减小了防水卷材出现渗漏的机率，从而延长了防水材料的使用寿命。 屋顶使用过程的影响正常使用中，由于检修屋面或者在屋面设置其他设备造成沥青油毡防水卷材被破坏。在上人屋面检修时，在不注意保护的情况下，沥青油毡很容易被踩坏。其他设备安装于屋面时为了固定可能会破坏普通防水卷材。

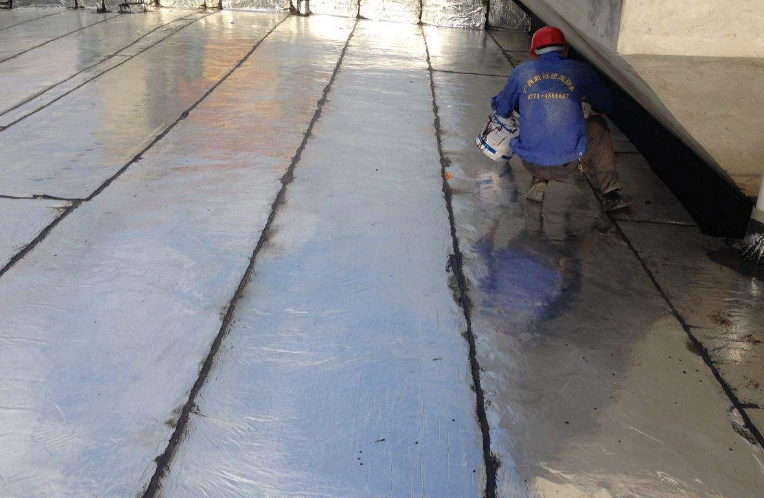

四、常见现象与解决办法

1、防水卷材与结合层的剥离。
防水卷材与基层剥离，会严重影响防水质量，致使卷材下垂，收头脱落，雨水侵入，出现渗漏。防水卷材出现这种情况大多数是因为找平层、基层质量没有把好关（比如找平层质量低劣，没有充分干燥、容易起砂；基层表面凹凸不平等）；或者说普通防水卷材本身的质量不合格；或者由于热胶结料和自粘型卷材施工温度低，造成防水层和基层粘结不牢而剥离脱开。
修补措施：
①在较小的屋面范围内，一般可以切开防水层，然后使其干燥，待其干燥后再涂刷粘结剂重新粘贴，最后在切缝处粘贴300mm宽的卷材条。②在大坡度的屋面上，可采用机械固定的方法进行处理。通常在普通防水卷材剥离处用带钉子或压条钉牢，然后在钉子上面用密封材料封严（如果采用钢压条时必须对钢压条进行防锈处理）。③在屋面与墙体、或结构突出屋面的接缝处通常采用搭接处理，通常把防水层切开后，将立面防水卷材翻起，清扫找平层，用满粘法铺贴一层防水卷材并与水平防水卷材压茬粘结，然后将立面防水卷材翻下重新粘贴，卷材的搭接宽度应该大于150mm。
2、防水卷材的“鼓包”。
防水卷材出现鼓包的情况在实际工程中经常出现。一般在下面两种情况下比较容易出现：一种是室内蒸气透过结构层渗透到普通防水卷材的底面；另一种是在保温层或找平层中留有一定的水蒸气，这些水汽蒸发或膨胀使普通防水卷材出现鼓包。鼓包一般从底层卷材开始由小到大，逐渐发展，有的大小鼓包成片串连，大的直径可达200～300mm，局部隆起高达50～80mm。
修补措施：
对于沥青油毡防水卷材出现“鼓包”而渗漏时，一般可根据“鼓包”的大小以及严重程度，采用不同的处理办法。当“鼓包”的直径较小时（一般是指鼓包的直径小于80mm），通常采用抽气灌粘合剂加以处理。具体做法：在鼓包的两边钻两个小孔，一孔用针筒将鼓包内的空气抽出，另一孔用针筒注入粘合剂，然后用力碾压，使之与普通防水卷材的基层粘结牢固。最后在两个针孔处用密封材料封严实。对于“鼓包”的直径较大时，一般将“鼓包”割除，重新修补。
3、卷材防水层的开裂。
引起卷材开裂的原因主要是：找平层强度低，质量比较差；屋面的面积大，分仓缝设置不合理；砂浆找平层干湿大导致开裂；还有环境温度变化无常导致混泥土开裂或砂浆开裂等等。
修补措施：

对于防水卷材开裂的修补，实际工程中也根据损坏的程度来选择修补方法。像屋面防水层损害程度、面积较小时，可以采用密封材料补缝的方法，通常做法：首先切除卷材防水层裂缝处两边各50mm宽的找平层，深度方向大于30mm，然后灌热聚氯乙烯胶泥并且高出屋面3mm。对于屋面防水卷材损害比较严重的情况，一般需重新设置防水层，在重新设置防水层之前，现在通常要求施工方在施工中设附加增强层，《屋面工程技术规范》也提到屋面防水时必须设置附加增强层（在防水过程中，某些位置由于应力集中，变形频繁，雨水冲刷严重或外力损害，会较早地出现局部损坏，导致整个防水层没到耐用年限即需翻修，在这种情况下，对容易造成局部损坏的薄弱部位设置增强层，以提高防水层的整体设防能力，延长整个防水层的使用寿命）。屋面卷材防水增强层的具体做法是：一般采用200～300mm宽、1。2mm厚的高分子卷材或3mm厚的改性沥青卷材单边点粘在屋面板板端处，或用压敏型粘结剂，最后铺贴大面积防水层。

相关推荐

1、屋面防水难点分析及注意事项

2、如何提高屋面防水施工质量？

3、屋面防水层需要怎么做？

4、屋面防水要点有哪些？
